Критерии проверки ОВК АУПТ

Грувлок

Монтаж оцинкованной трубы. Соединение Грувлок включает в себя выполнение монтаж трубы, монтаж грувлоков.

1. Опоры минимум Г-образные из уголка на Ду100.
2. Опоры П-образные из уголка на Ду150.
3. Опоры присутствуют с двух сторон грувлока не дальше чем 1 м.
4. Поворот на 90 состоит из 2 полуотводов.

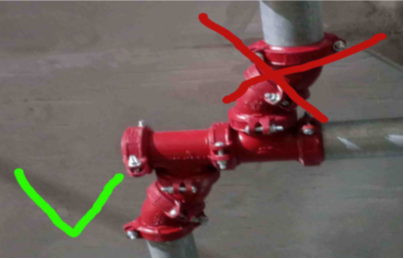

5. Присоединение к тройнику через 2 полуотвода.
6. Фитинги на поворотах в направление уклона.



7. Максимальный шаг между опорами неизолируемого трубопровода: Ду(мм)-шаг (м): 15-2,5; 20-3; 25-3,5; 32-4; 40-4,5; 50-5; 65-6; 80-6; 100-6; 125-7; 150-8.
8. Гильзы.
9. Уклон.

SML

Монтаж SML трубопровода включает в себя выполнение монтаж трубы, монтаж соединителей.

1. Слева и справа от соединения должны быть крепежи не далее 750 мм.
2. Усиление обязательно должно присутствовать на поворотах.
3. Присутствуют жёсткие опоры.
4. Поворот на 90 состоит из 2 фитингов (например, 2 полуотвода или косой тройник и полуотвод).
5. Гильзы.
6. Уклон.

АУПТ питающий

Монтаж стального питающего (а также транзитного) трубопровода АУПТ включает в себя выполнение монтажа трубы.

1. Покраска трубопроводов: 1 грунт, 2 краска (или 3 в одном).
2. Наличие уклона и точек перелома трубопроводов.
3. Возможность в нижних точках поставить сливные краны, не нарушая нормы.
4. Возможность в верхних точках поставить воздухотводчики (водозаполненная система).
5. Опоры и подвесы должны находиться не ближе 200 мм от сварного шва.
6. Максимальный шаг между опорами неизолируемого трубопровода: Ду(мм)-шаг (м): 15-2,5; 20-3; 25-3,5; 32-4; 40-4,5; 50-5; 65-6; 80-6; 100-6; 125-7; 150-8.
7. Жёсткие опоры.
8. Гильзы.

АУПТ распред. сеть

Монтаж стальной распределительной сети АУПТ включает в себя выполнение монтажа трубы и оросителей.

1. Покраска трубопроводов: 1 грунт, 2 краска (или 3 в одном).
2. Шаг оросителей согласно проекту и паспорту оросителя.
3. От центра колбы оросителя: 8-30 см.
4. От свечки до ближайшего крепежа должно быть не более 200 мм.
5. Минимальное расстояние между оросителями в сетке: 1,5 метра.
6. Оросители под воздуховодами не входят в сетку орошения.
7. Максимальная высота свечки: 500 мм.
8. В воздухозаполненной системе оросители только вверх головой.
9. Наличие уклона.
10. Возможность в нижних точках поставить сливные краны, не нарушая нормы.
11. Максимальный шаг между опорами неизолируемого трубопровода: Ду(мм)-шаг (м): 15-2,5; 20-3; 25-3,5; 32-4; 40-4,5; 50-5; 65-6; 80-6; 100-6; 125-7; 150-8.
12. Гильзы.

Стальные трубопроводы отопление

Монтаж стальной распределительной сети АУПТ включает в себя выполнение монтажа трубы, опор и компенсаторов.

Трубопровод

1. Покраска трубопроводов: 1 грунт, 2 краска (или 3 в одном).
2. Неподвижные опоры согласно типовым листам, если нет разрисовки в проекте.
3. Наличие уклона.
4. В верхних точках — воздухоотводчики, в нижних — сливные краны.
5. Максимальный шаг между опорами неизолируемого трубопровода: Ду(мм)-шаг (м): 15-2,5; 20-3; 25-3,5; 32-4; 40-4,5; 50-5; 65-6; 80-6; 100-6; 125-7; 150-8.
6. Максимальный шаг между опорами изолируемого трубопровода: Ду(мм)-шаг (м): 15-1,5; 20-2; 25-2; 32-2,5; 40-3; 50-3; 65-4; 80-4; 100-4,5; 125-5; 150-6.
7. Гильзы.

Сильфонный компенсатор

1. Направляющие скользящие опоры до и после компенсатора согласно паспорту.
   Обычно первая опора — 2-4Dn, вторая опора — 14-16Dn от первой. Допускаются гильзовые направляющие по согласованию с ТН застройщика.

2. Монтаж направление стрелки согласно паспорту компенсатора.
3. Ось трубопровода должна совпадать с осью компенсатора.
   На лежаках — по направлению движения теплоносителя. На стояках: в некоторых паспортах написано по направлению движения теплоносителя, в некоторых — что монтаж осуществляется строго стрелками вниз.

PEX

Монтаж PEX (ПЕКС) включает в себя выполнение монтажа трубы и фитингов.

1. Крепеж через каждые 30-40 см.
2. Гильзы в проходах.
3. Расстояние от стен: 30 мм, там где кухня — 80 мм, от наружной стены — 30-40 мм в зависимости от типа радиатора.
4. Гофра натянута на тройники и соединители.
5. Разводка по коридору без пропусков, параллельно стене. Если не сказано другое — по стяжке.

ППР

Монтаж ППР включает в себя выполнение монтажа трубы и фитингов.

1. Неподвижные опоры.
2. Жёсткие опоры.
3. Максимальное расстояние между опорами ХВС (Ду-расстояние мм): 16-500, 20-600, 25-750, 32-900, 40-1050, 50-1200, 63-1400, 75-1500, 90-1600.
4. Максимальное расстояние между опорами ГВС (Ду-расстояние мм): 16-500, 20-500, 25-600, 32-700, 40-800, 50-950, 63-1150, 75-1250, 90-1400.
5. При прохождении рядом ХВС и ГВС расстояние для обоих труб берется по ГВС.
6. Гильзы.
7. Нет видимых признаков нарушения процесса сварки.

К1

Монтаж К1 включает в себя выполнение монтажа трубы, фитингов и проходок.

1. На этаже (стояк) должно быть минимум 3 раструба.
2. Отклонение от вертикали: 2 мм на 1 м.
3. Поворот на 90° состоит из 2 и более элементов, переход стояка в лежак — 2 и более элементов.
4. Применение только косых прямых крестовин.
5. Продых min 200 мм от уровня кровли.
6. Min два хомута на этаж. Хомуты устанавливаются под раструб.
7. Максимальный шаг крепления Ду(мм)-шаг (м): 50-1,6; 110-2.
8. Наличие компенсаторов на последних этажах.
9. Проходки через перекрытие выполнены из минеральной ваты 30 мм, кашированной фольгой, с применением ленты типа Hilti или аналог.

К2

Монтаж К2 включает в себя выполнение монтажа трубы, фитингов и проходок.

1. Ревизия на первом и последнем этаже.
2. Отклонение от вертикали: 2 мм на 1 м.
3. Поворот на 90° состоит из 2 и более элементов, переход стояка в лежак — 2 и более элементов.
4. Min два хомута на этаж.
5. Проходки через перекрытие выполнены из минеральной ваты 30 мм, кашированной фольгой, с применением ленты типа Hilti или аналог.
