Классификация элементов в Revit

Общая информация

Классификация элементов Revit — это процесс назначения кодов из утверждённых классификаторов элементам модели.

1. Загрузка файла классификатора

Revit использует текстовые файлы классификаторов в формате .txt с разделителями-табуляцией.

Y:\В работе\!Проектирование\Магнитогорская\02_ИТД\02_EIR\EIR\EIR_v.25.2.2_Классификатор элементов.txt

Формат файла классификатора

Пример строки файла:

	Классификатор элеменов Legenda (1.6)	1
01	Устройство котлована	1
01.1	Разработка котлованов и траншей, включая доработку дна котлована	2
01.1.1	Выемка при разработке котлованов и траншей	3
01.1.2	Насыпь при разработке котлованов и траншей	3
01.2	Укрепление грунтов	2
01.2.1	Укрепление грунтов по технологии струйной цементации Jet-grouting	3
01.2.2	Устройство монолитной траншейной «стены в грунте»	3
01.3	Обратная засыпка котлованов и траншей	2
01.4	Работы по водопонижению во время земляных работ	2
01.5	Работы по устройству трубчатого дренажа	2

Загрузка

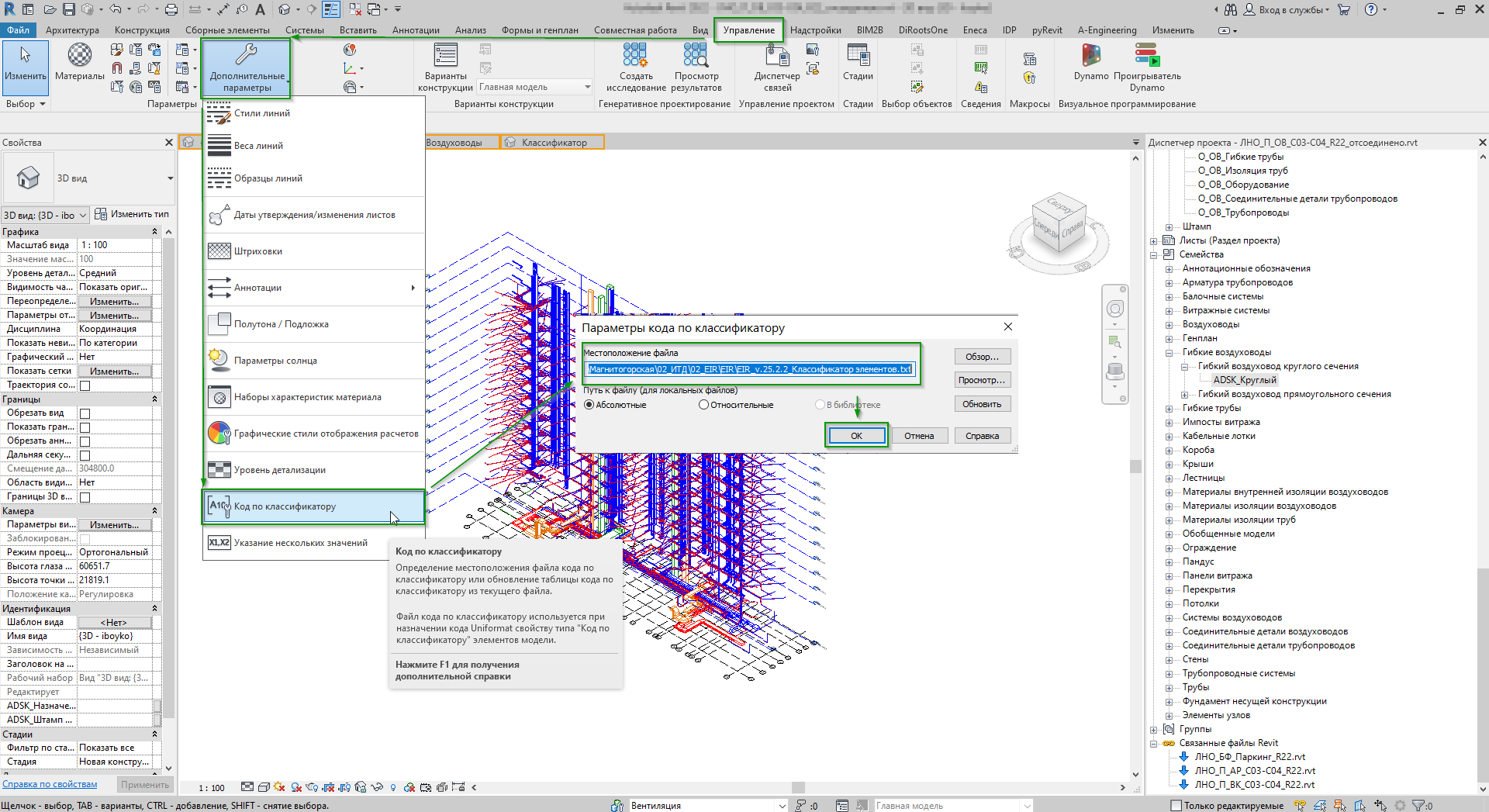

  1. Откройте Revit, перейдите на вкладку Управление
  2. На панели Настройки нажмите Дополнительные настройки → Классификация
  3. В открывшемся окне нажмите Загрузить
  4. Выберите подготовленный .txt файл классификатора
  5. Нажмите ОК


После загрузки классификатор появится в списке доступных и будет доступен для назначения элементам.

2. Назначение кода классификации элементам

Классификация назначается типоразмерам элементов, а не экземплярам.


Для типов семейств / системных семейств

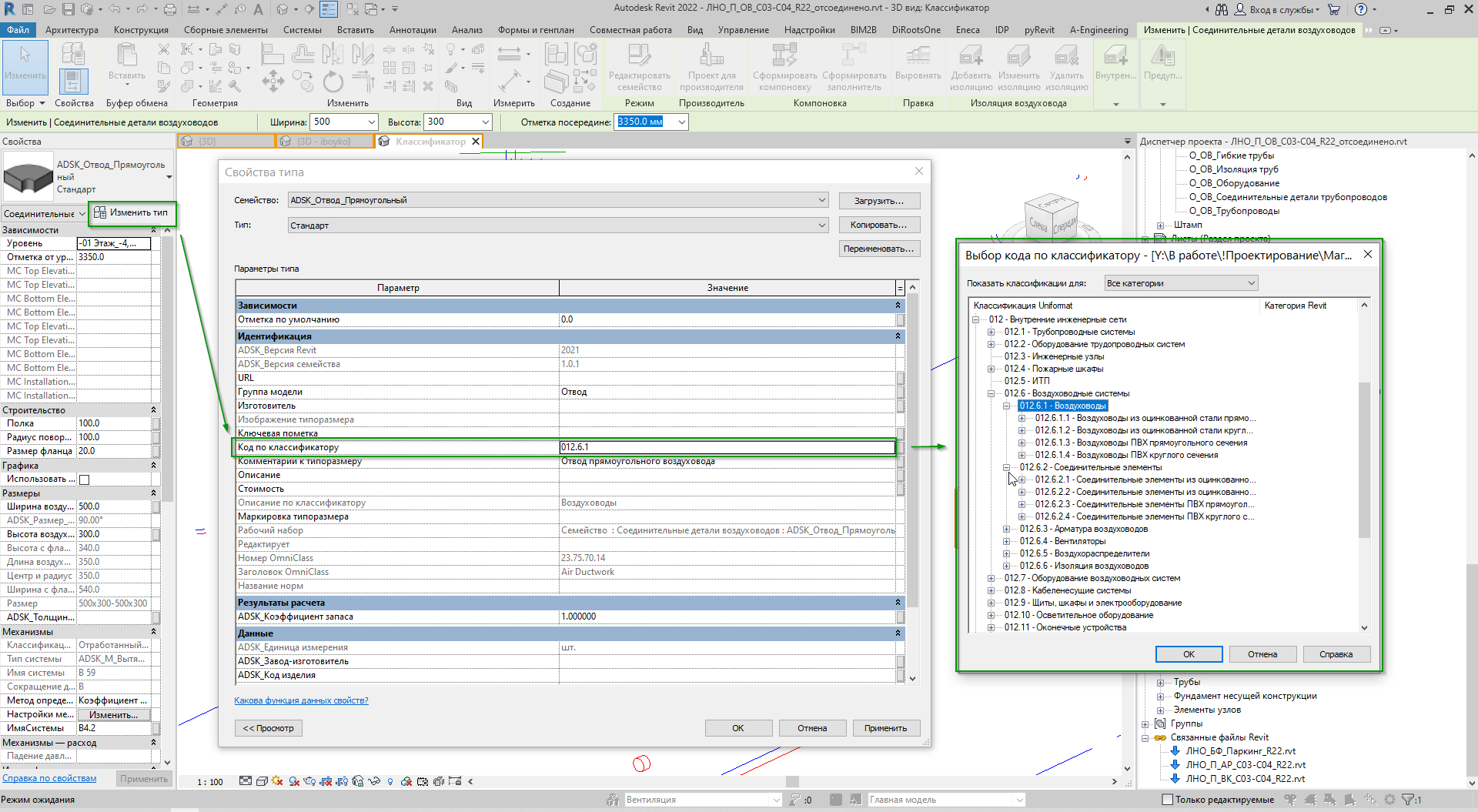

  1. Выделите элемент в модели или откройте Диспетчер проекта
  2. Выберите нужный типоразмер (Type), нажмите правой кнопкой → Свойства типа (Type Properties)
  3. В окне свойств типа найдите параметр Классификация (Classification)
  4. Нажмите кнопку ... напротив параметра
  5. В открывшемся окне нажмите Добавить (Add)
  6. Выберите загруженный классификатор и найдите нужный код
  7. Подтвердите выбор нажатием ОК

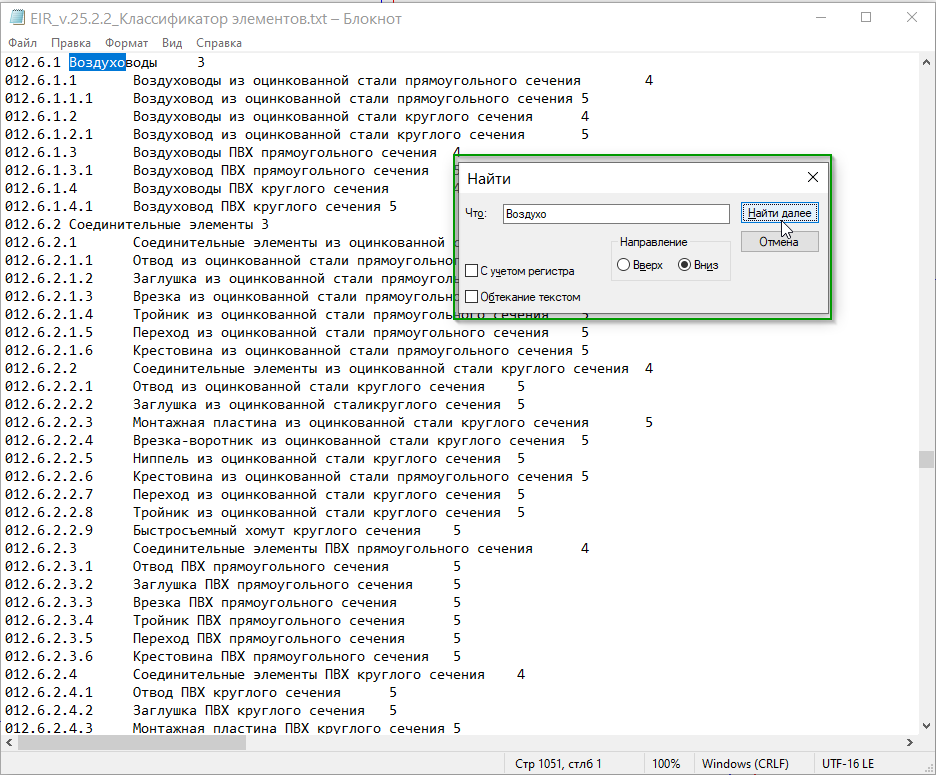

Поиск элементов удобно осуществить в файле, открыв его на прямую блокнот.


3. Создание вида с фильтром для проверки классификации

Чтобы убедиться, что всем элементам назначены коды, создайте вид с фильтром по правилу «Классификация не задана».

Создание фильтра

  1. Перейдите на вкладку Вид → Фильтры → Редактор фильтров/шаблонов видов
  2. Нажмите Создать
  3. Задайте имя фильтра, например: Нет классификации
  4. В разделе Категории выберите все категории, которые должны быть проверены (Воздуховоды, трубы, ...)
  5. В разделе Правила фильтрации настройте:
    • Поле: Код по классификатору
    • Условие: Не существует
  6. Нажмите ОК

Применение фильтра на виде

  1. Откройте план этажа, разрез или 3D-вид
  2. В Свойствах вида найдите раздел Фильтры
  3. Нажмите Редактировать
  4. В окне фильтров нажмите Добавить и выберите созданный фильтр «Нет классификации»
  5. Настройте отображение для этого фильтра:
    • Переопределение линий: красный цвет, толщина 2
    • Переопределение поверхности: красная заливка, прозрачность 50%
  6. Нажмите Применить

Настройка цветовой индикации

Для более наглядного контроля:

  1. В свойствах вида → Переопределение графики
  2. Перейдите на вкладку Фильтры
  3. Выберите фильтр «Нет классификации»
  4. Задайте переопределение проекций (например, заливка красным)
  5. Нажмите ОК

В результате все элементы без назначенной классификации будут выделены красным цветом — это позволяет быстро визуально проверить полноту классификации в модели.

Использование спецификаций

В спецификации можно добавить колонку Классификация:

  1. Создайте спецификацию на нужную категорию
  2. Добавьте поле Классификация (Classification) в состав полей
  3. В фильтре спецификации настройте: Классификация не существует
  4. Спецификация покажет все элементы без кода
