1.1 Разметка

Исполнители: Электромонтажник (4 разр.) или бригадир Время выполнения: 3 минуты на студию (ориентир)
Инструмент: Стремянка 4 ст или 5 ст, карандаш по бетону, уровень пузырьковый 1000 мм, рулетка 3 м Контроль: Прораб (визуально, на соответствие схеме)
  1. Получить у прораба план замеряемого этажа с привязками.
  2. Сделать два шаблона, например, из кусок кабеля ВВГ 4х10: 200 мм и 400 мм. Либо нанести метки на уровне.
  3. Прийти на этаж и и повернуть налево от лестничной клетки. Над входом в первую квартиру поставить крупно цифру "1". Последующие квартиры нумеровать в порядке возрастания, начиная слева от входа на этаж.

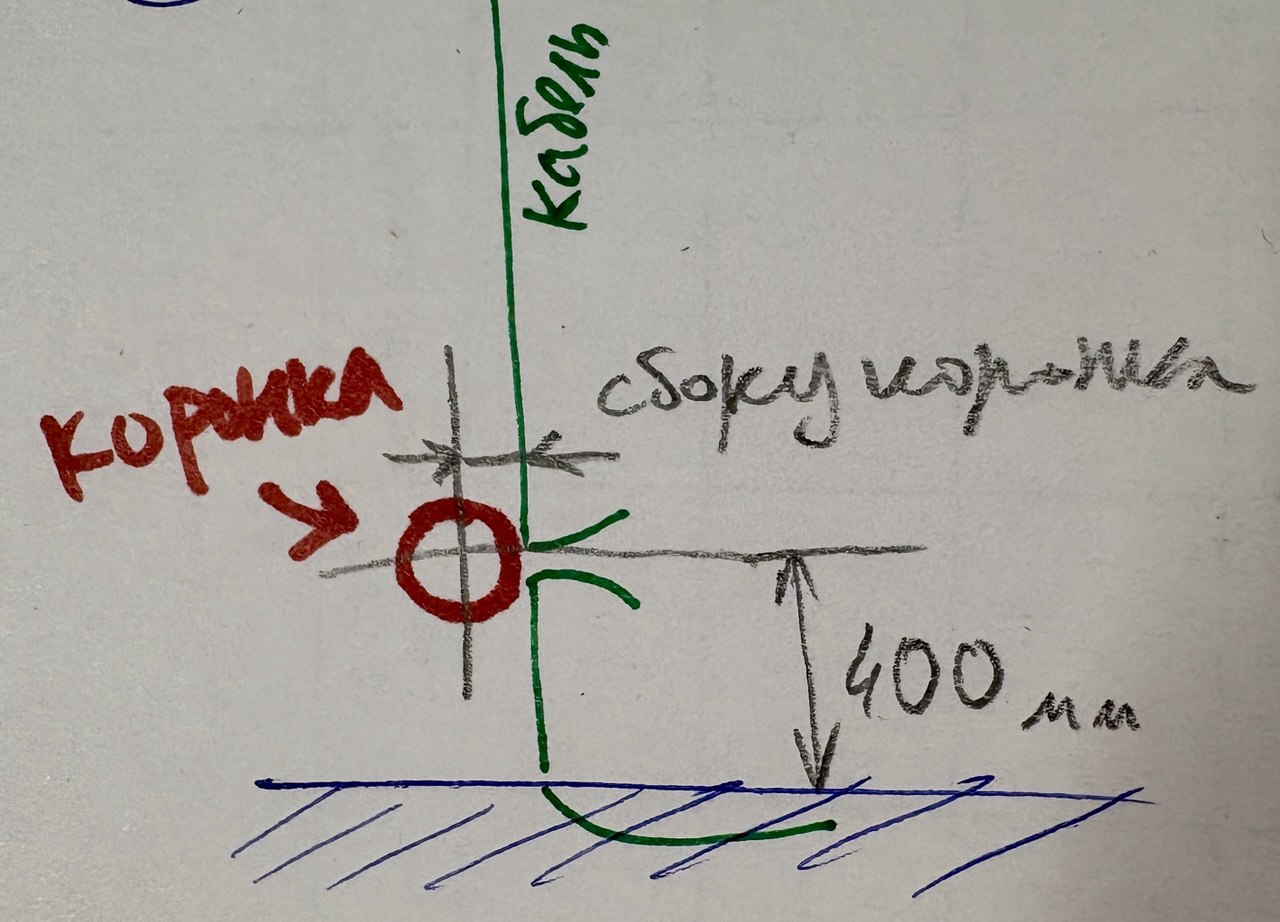

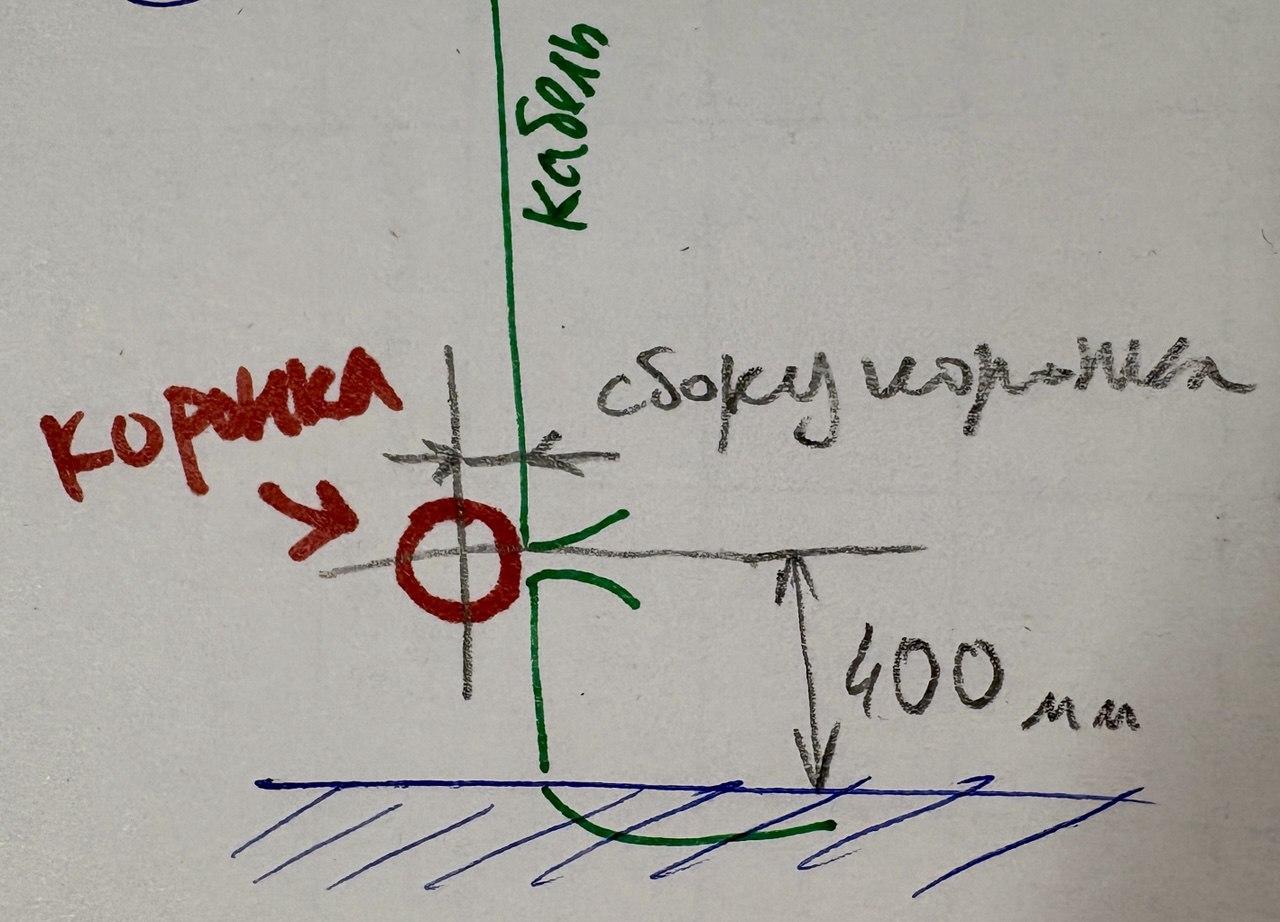

  4. Зайти в квартиру и согласно плана размечать трассу (на всем протяжении, где будет штроба), указывая откуда выводить кабель — 400 мм от чернового пола до центра (далее все до центра будет замерятся) подрозетников для розеток.

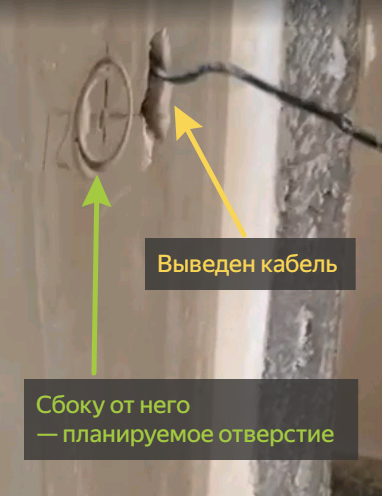

    1.1 Разметка подрозетника.jpg1.1 Разметка Вывоод кабеля.png
  5. [200 мм] от потолка для будущих распаячных коробок (РК) и нарисовать квадрат, примерно, 90 х 90 мм.
  6. [?1000 мм] от чернового пола до подрозетников для выключателей.
  7. [?600 мм] от чернового пола до розетки плиты.
  8. [?200 мм]  от чернового пола до подрозетника для регулятора теплого пола (ТП).

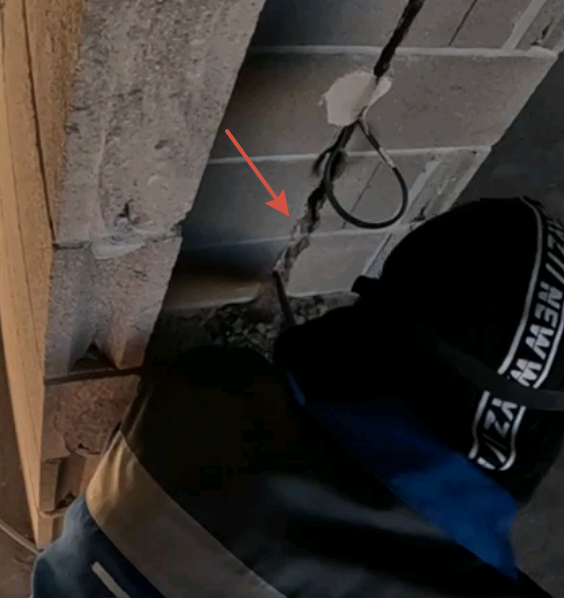

  9. В местах, где будет ТРИ и более кабеля в штробе размечать второй линией рядом.

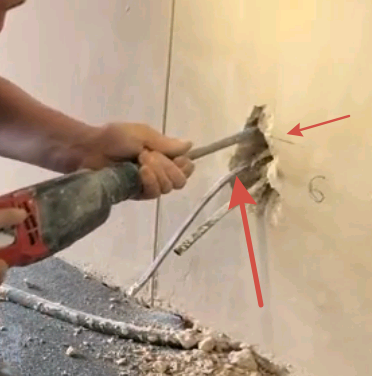

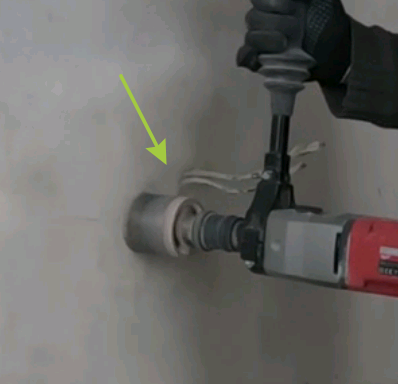

  10. Места под будущие высверливания РК помечать перекрестием.
  11. Повторить с каждой квартирой.
