1.7 Скрутка в РК

Исполнители: Электромонтажник (1, 2 разр.) - 2 человека Время выполнения: 40 человеко-минут на студию (ориентир)
Инструмент: Стремянка 4 ст или 5 ст, нож, кусачки,  шуруповерт с насадка для скруток

СИЗ: Спец.одежда, перчатки, налобный фонарик

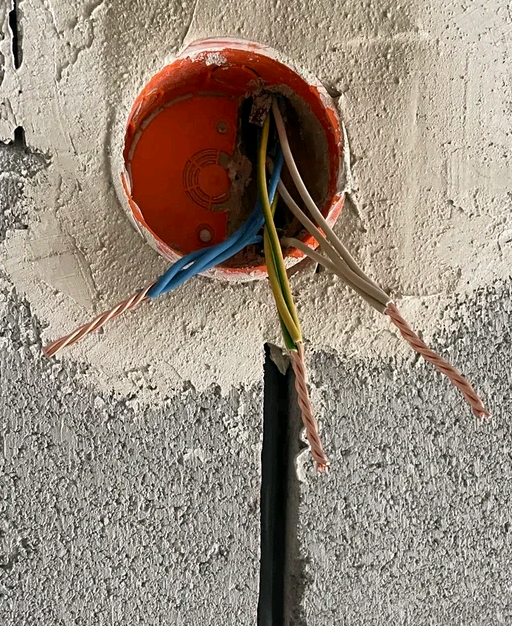

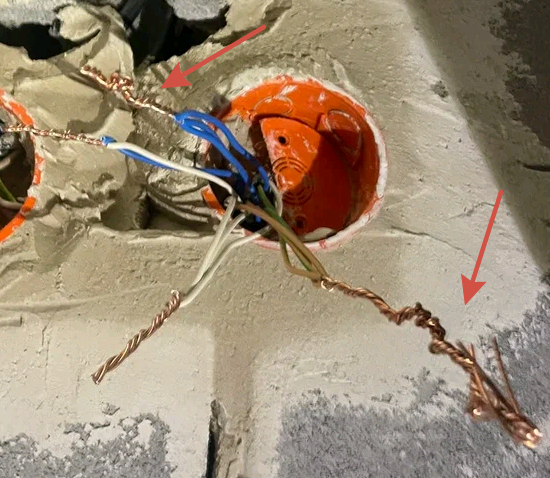

  Контроль: Концы разведены в стороны, скрутка ровная, жилы зачищены не менее 80 мм.

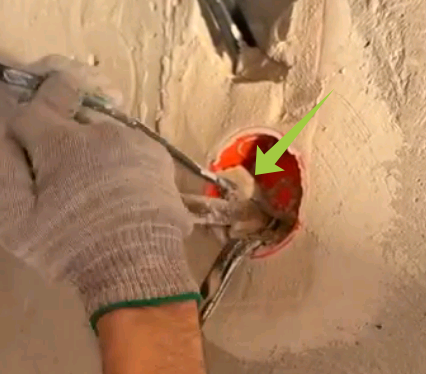

  1. Выбить ножом остатки штукатурки из подрозетника.
    1.7.1 Выбить.png

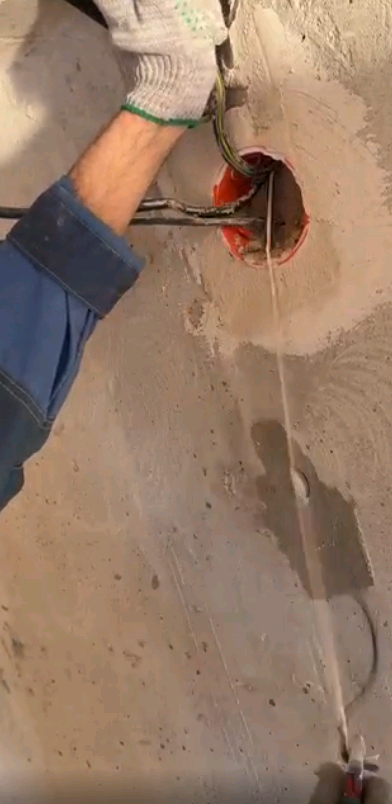

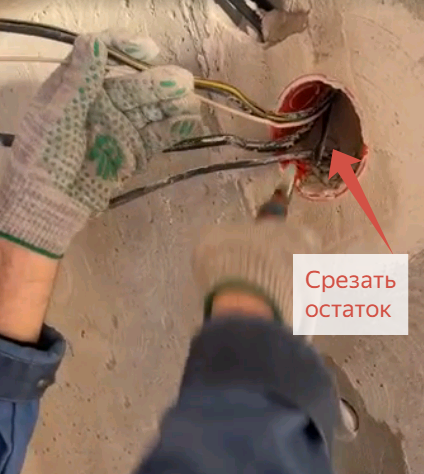

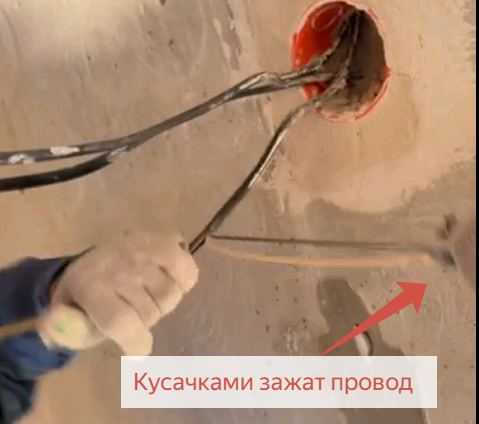

  2. Зачистить изоляцию кабеля кусачками, освободив провода. Для этого надо кусачками схватить за один провод, накрутить вокруг кусачек один раз и оттянуть в сторону одной рукой, при этом держа основной кабель второй рукой. Срезать остаток изоляции кабеля у основания РК. И так повторить с каждым кабелем РК.
    1.7.2 Зачистка кабеля (1).png1.7.2 Зачистка кабеля (2).png1.7.2 Зачистка кабеля (3).png

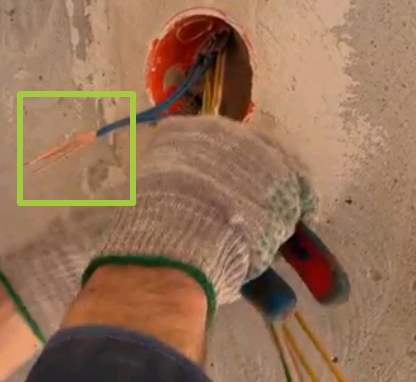

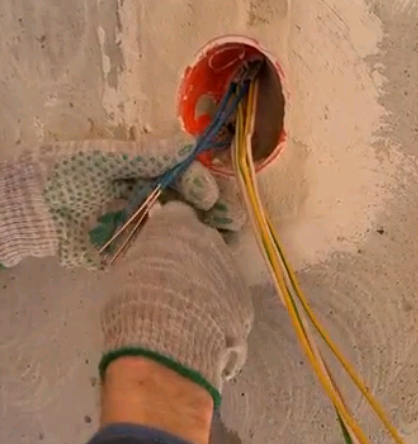

  3. Зачистить жилы. Собрать в пучки по цветам, срезать лишнее (не менее 150 мм) вровень и затем каждую жилу зачистить кусачками. Зачищать жилу на 60—80 мм. Повторить с каждой жилой.
    1.7.3 Зачистка жил (1).png1.7.3 Зачистка жил (2).png1.7.3 Зачистка жил (3).png

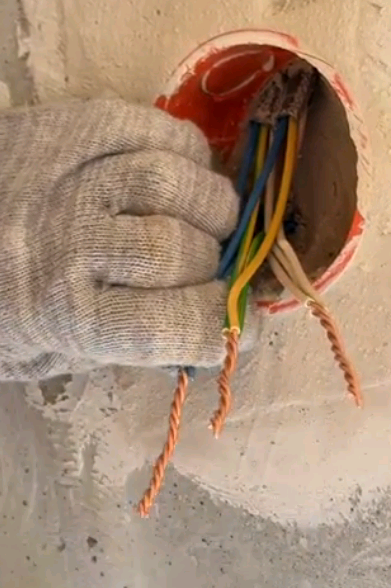

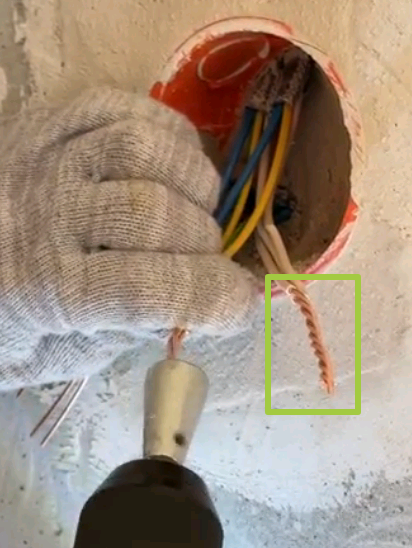

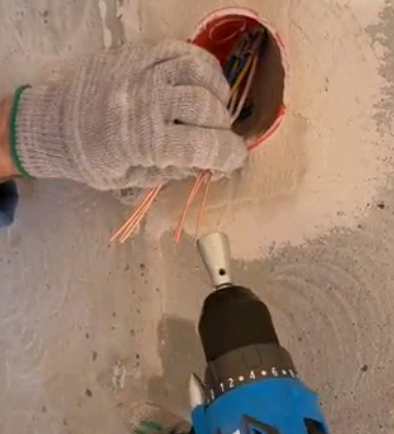

  4. Скрутить жилы. Взять шуруповерт, вставить зачищенные концы в насадку и скрутить.
    1.7.4 Скрутка (1).png1.7.4 Скрутка (2).png1.7.4 Скрутка (3).png

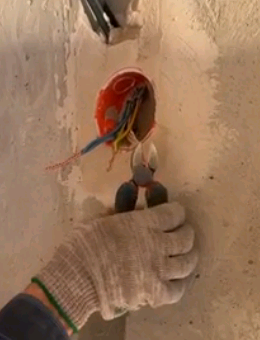

  5. Раздвинуть концы в стороны и срезать кусачками, если есть неровные концы.
    1.7.5 Срезать лишнее.png
